牙齿缺损是一种常见的口腔创伤，不仅影响人们的容貌美观，还会影响人体健康。牙科修复材料的发展经历了漫长的过程，从最初使用异体牙齿、动物牙齿进行“简单粗暴”地替代，到现代牙科中，广泛应用到的金属、树脂、陶瓷等材料。

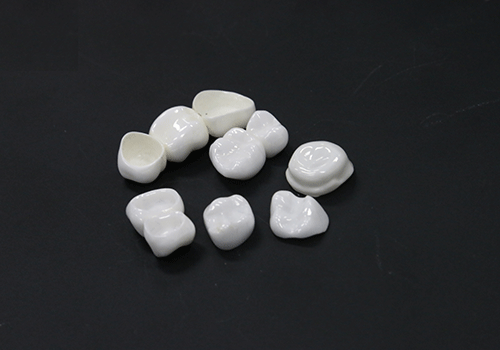

因泰莱激光氧化锆陶瓷牙冠
如今，随着经济、文化的发展，牙科修复材料除了需要满足基本的物化条件、生物相容性条件外，对于便捷性、美观性等人文条件同样提出了要求。
在这之中，氧化锆陶瓷修复材料由于生物相容性、美观性、稳定性等诸多独特优点，成为具有广泛应用前景的口腔修复材料之一。
目前，牙科常用的氧化锆陶瓷包括：四方相氧化锆陶瓷(Y-TZP)、氧化锆增韧陶瓷、部分稳定氧化锆陶瓷及纳米氧化锆与氧化铝复合陶瓷。这四种氧化锆陶瓷都含有稳定的四方相，都通过马氏体相变增韧，但微观结构却各不相同，这便决定了其不同的性能及与之适配的加工工艺。下面我们简单下介绍下这四种体系的氧化锆。
四方相氧化锆陶瓷由单一细小的四方相氧化锆晶粒组成，力学性能较高并且稳定，其中以氧化钇作为稳定剂的四方相氧化锆陶瓷(Y-TZP)的应用最为广泛，牙科常用四方相氧化锆陶瓷晶粒尺寸为0.2-0.5um，弯曲强度为800-1000MPa，断裂韧性为6-8MPa·m0.5。
用途方面，四方相氧化锆陶瓷可用作单冠和固定桥的修复材料，主要产品体系包括Cercon(Dentsply)、Lava(3MESPE)、In-CeramYZ(Vita)和DCZirkon(DCSPrecident)。
修复体的制作工艺是通过CAD/CAM技术的集成，具体加工流程包括以下两种，一种将预烧结氧化锆瓷块，经机械加工后再进行结晶化烧结。影响这一工艺流程的因素较多，如模型扫描的精确度及氧化锆坯体的收缩率等。另一种是直接机械铣削致密烧结的氧化锆瓷块成底冠，而氧化锆瓷块成型常采用热等静压法(HIP)，此工艺对于机械加工的设备要求高。
四方相氧化锆陶瓷的机械性能主要取决于晶粒尺寸，如晶粒小于1um，相变率较低，力学性能相对稳定，如晶粒过小(<0.2um)，基本不发生相变，韧性将下降。因此，烧结条件影响晶粒尺寸，将直接决定氧化锆陶瓷的稳定性和机械性能，烧结温度过高和时间过长都会导致晶粒的长大。目前，根据不同的产品体系氧化锆坯体的最终烧结温度不同，基本在1350~1500范围内，这一温度范围可能影响晶粒尺寸和晶相的稳定性。
氧化锆坯体经机械加工再烧结后，可以阻止应力诱导相变的发生，氧化锆陶瓷表面无单斜相。一般牙科用氧化锆坯体烧结成型后不推荐表面的喷砂和抛光处理，以避免相变，并且可能形成表面缺陷，降低修复体的抗疲劳性。对于直接进行机械加工的氧化锆陶瓷来说，含有大量的单斜相氧化锆，表面存在微裂纹，易出现疲劳现象。尽管氧化锆具有较高的力学性能，但机械性能的长期稳定性不容忽视。
